Rury do zastosowań w obwodach hydraulicznych


Rury przeznaczone do instalacji ciśnieniowych hydraulicznych typu HPL to rury bezszwowe ciągnione na zimno stosowane w obwodach i systemach ciśnieniowych w urządzeniach sterowanych pneumatycznie lub hydraulicznie. Prędkość i ciśnienie medium zmieniają się wyraźnie, dlatego urządzenia te charakteryzują się uderzeniami medium pod ciśnieniem na powierzchnię wewnętrzną rur.

Rury do zastosowań w obwodach hydraulicznych

Rozmiary rur do ciśnieniowych obwodów hydraulicznych i pneumatycznych – typu HPL

ŚREDNICA ZEWNĘTRZNA (D)6,0 – 80,0 mm
GRUBOŚĆ ŚCIANY (t)1,0 – 12,5 mm
NORMY EUROPEJSKIEEN 10305-4,
DIN 2391-1,
STN/ČSN 42 6711,
STN/ČSN 42 6712
JAPONSKÉ NORMYJIS JOHS 102
NORMY AMERYKAŃSKIEASTM A 822
Rozmerová norma Wymiary (D x t) Tabela wymiarów
EN10305-44.0 x 0.5 – 80.0 x 12.5 mm
DIN2391-14.0 x 0.5 – 80.0 x 12.5 mm
DIN2445-24.0 x 0.5 – 80.0 x 12.5 mm
ČSN42 67114.0 x 0.5 – 80.0 x 12.5 mm
ČSN42 67124.0 x 0.5 – 80.0 x 12.5 mm
NF A49-3304.0 x 0.5 – 80.0 x 12.5 mm
BS74164.0 x 0.5 – 80.0 x 12.5 mm
PN – H742454.0 x 0.5 – 80.0 x 12.5 mm
UNI79454.0 x 0.5 – 80.0 x 12.5 mm
ASTMA8226.35 x 0.51 – 120.65 x 9.53 mm [0.250 x 0.020 – 4.750 x 0.375 in] [25 – 3/8 GA]
JISJOHS-10210.5 x 1.7 – 114.3 x 9.5 mm

Stale na rury w obwodach hydraulicznych

EN 10305-4E215, E235, E355
EN 10 294-2CSt35
STN 42 026011 353, 11 523
DIN 1630St37.4, St44.4, St52.4
ASTM A 822A 822
Norma WTD Jakości stali (patrz karta wyrobu)
BS7416
PN – H74 245
NF A49-330
UNI7945
DIN1630 / 2445-2
UNI7945
ČSN42 0260
BS7416
ČSN42 0260
PN – H74 245
NF A49-330
UNI7945
BS7416
DIN1630 / 2445-2
NF A49-330
EN10305-4
PN – H74 245
DIN2391-2C / 2445-2
STN42 0260
ČSN42 0260
DIN1630 / 2445-2
EN10305-4
STN42 0260
ČSN42 0260
STN42 0260
UNI7945
UNI7945
STN42 0260
EN10305-4
ASTMA822/A450
JISJOHS-102
JISJOHS-102
JISJOHS-102
JISJOHS-102

Długości rur do zastosowań w obwodach hydraulicznych

(a), długości do 6 metrów rur precyzyjnych z produkcji (wartości tolerancji dla długości standardowej +50 / -0 mm i długości precyzyjnej +10 / -0 mm),
(b), długości precyzyjne w zakresie od 3 000 do 9 000 mm.

Próby rur

Zawsze wykonywana jest próba nieniszcząca elektromagnetyczna nieprzepuszczalności, wg normy EN 10893-1 albo innych norm będących ekwiwalentami.

Zestawienie prób zdefiniowano w normie EN 10305-1.
Dodatkowo można przeprowadzić próbę nieniszczącą i próbę ściskania lub rozszerzania.

Tolerancje rur do zastosowań w obwodach hydraulicznych

Tolerancje rur precyzyjnych są zgodne ze stosownymi danymi podanymi w tabelach wymiarów wg norm.

Železiarne Podbrezová a.s. oferują rury precyzyjne o zawężonych wartościach tolerancji, tzn. o wartościach tolerancji mniejszych od wartości znormalizowanych.
Zawężone wartości tolerancji podajemy w oddzielnej tabelce.

Zakończenia rur do zastosowań w obwodach hydraulicznych

Rury ze stępionymi krawędziami zakończeń albo zakończeniem przystosowanym do spawania.
Rury ze stępionymi krawędziami zakończeń albo zakończeniem przystosowanym do spawania.
Zakonczenia-rur-prostopadle-do-osi-podluznej-rury-i-bez-wiorow
Zakończenia są prostopadłe do osi rury; po uzgodnieniu zakończenia rur można zamknąć zatyczkami z tworzywa sztucznego.

Ochrona powierzchni rur do obwodów hydraulicznych

Rury typu HPL dostarczane są jako pokryty warstwą oleju, fosfatyzowane albo galwanizowane elektrolitycznie i pochromowane.

Pakowanie rur do zastosowań w obwodach hydraulicznych

Rury dostarczane są w wiązkach o przekroju okrągłym albo sześciokątnym o maksymalnej masie do 2 000 kg.
Rury są wiązane taśmą stalową.

W przypadku rur do obwodów hydraulicznych lub pneumatycznych typu HPL, po uzgodnieniu można zamówić ochronę ich powierzchni poprzez podłożenie papieru albo zabezpieczenie końców pakietu folią PVC.

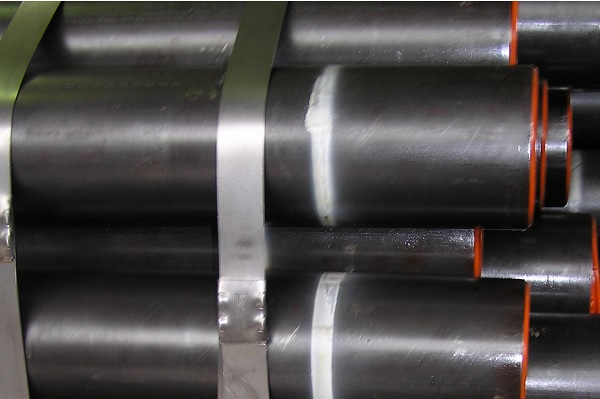

Balenie STANDARD - zväzok stiahnutý oceľovou páskou
Balenie STANDARD – zväzok stiahnutý oceľovou páskou
Balenie STANDARD - zväzok stiahnutý oceľovou páskou podloženou baliacim papierom
Balenie STANDARD – zväzok stiahnutý oceľovou páskou podloženou baliacim papierom
Balenie STANDARD + (PLUS) - balenie do pásky a polyetylénovej fólie
Balenie STANDARD + (PLUS) – balenie do pásky a polyetylénovej fólie
Balenie PREMIUM A - balenie do drevenej debny
Balenie PREMIUM A – balenie do drevenej debny
Balenie PREMIUM B - balenie do drevenej debny+zväzok rúr je zabalený do fólie
Balenie PREMIUM B – balenie do drevenej debny+zväzok rúr je zabalený do fólie

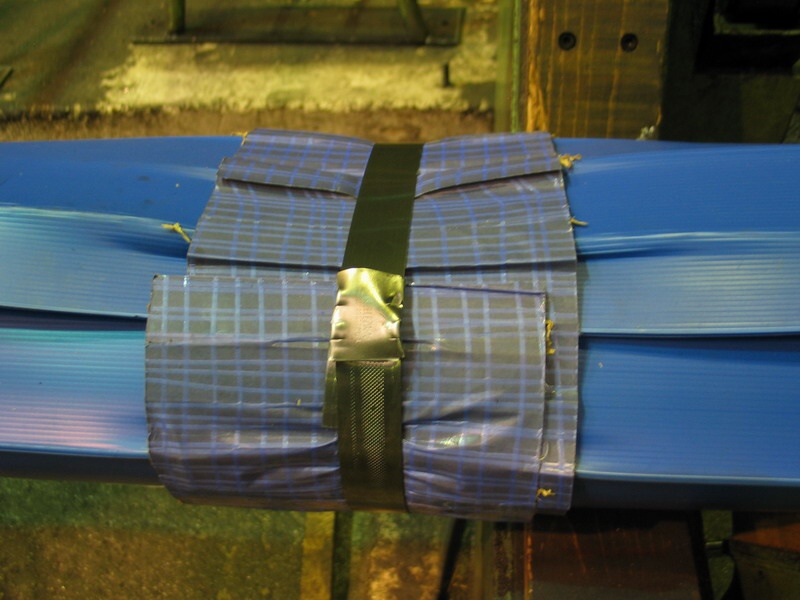

Balenie PREMIUM C - balenie do plastového obalu a fólie
Balenie PREMIUM C – balenie do plastového obalu a fólie
Balenie PREMIUM D - balenie do fólie+vysatie vzduchu
Balenie PREMIUM D – balenie do fólie+vysatie vzduchu
Pakowanie typu STANDARD - wiązka ściągnięta taśmą stalową
Pakowanie typu STANDARD – wiązka ściągnięta taśmą stalową
Pakowanie typu STANDARD - wiązka ściągnięta taśmą stalową, pod która podłożono papier pakunkowy
Pakowanie typu STANDARD – wiązka ściągnięta taśmą stalową, pod która podłożono papier pakunkowy
Pakowanie typu STANDARD + (PLUS) - zapakowanie za pomocą taśm i do folii polietylenowej
Pakowanie typu STANDARD + (PLUS) – zapakowanie za pomocą taśm i do folii polietylenowej
Pakowanie typu PREMIUM A - zapakowanie do skrzyni drewnianej
Pakowanie typu PREMIUM A – zapakowanie do skrzyni drewnianej
Pakowanie typu PREMIUM B - zapakowanie do skrzyni drewnianej + zapakowanie wiązki rur do folii
Pakowanie typu PREMIUM B – zapakowanie do skrzyni drewnianej + zapakowanie wiązki rur do folii
Pakowanie typu PREMIUM C - zapakowanie do opakowania z tworzywa sztucznego lub folii
Pakowanie typu PREMIUM C – zapakowanie do opakowania z tworzywa sztucznego lub folii
Pakowanie typu PREMIUM D - zapakowanie do folii + odessanie powietrza
Pakowanie typu PREMIUM D – zapakowanie do folii + odessanie powietrza

Oznakowanie rur do obwodów hydraulicznych typu HPL

Każda rura oznaczana jest w systemie InkJet na całej długości, zgodnie z normami albo wg wymogów klienta.

Wiązki rur do instalacji hydraulicznych lub pneumatycznych oznaczane są tabliczkami znamionowymi.

Oznaczenie za pomocą tabliczki
Oznaczenie za pomocą tabliczki
Oznakowanie poprzez wybicie danych
Oznakowanie poprzez wybicie danych
Oznakowanie poprzez naniesienie danych na powierzchnię
Oznakowanie poprzez naniesienie danych na powierzchnię

Atesty rur typu HPL

Zgodnie z normami

EN 10 204 albo DIN 50049:

próby niespecyficzne – 2.2
próby specyficzne – 3.1.B albo 3.1
na mocy porozumienia – 3.1.C albo 3.2


Prostoliniowości rur typu HPL

3 mm / m (po uzgodnieniu 1 : 1 000), wartość całkowitej odchyłki prostoliniowości wynosi maksymalnie 0,0015 % całkowitej długości rury.

Stan powierzchni rur typu HPL

Rury dostarczane są jako ciągnione na zimno i po wyżarzaniu normalizującym NBK wg normy DIN, +SR według normy EN, .1 według normy STN i N wg normy ASTM.

Tutaj umieszczono przegląd innych stanów.
Wartość chropowatości powierzchni wewnętrznej i zewnętrznej (począwszy od średnicy 15 mm) wynosi Ra <= 4 mikrometry (0,004 mm).

Mikroczystość rur do zastosowań w obwodach hydraulicznych

Zgodnie z normami NFA 04 – 106 albo ASTM E45 (ocena wg JK) max. A4-B2-C2-D2.

Po uzgodnieniu można też przyjąć wymagania norm EN 10247 albo ISO 4967 (A – siarczki, B – związki aluminium, C – silikaty, D – tlenki).

Wielkość ziarna jest zgodna z normą EN ISO 643 – 5 lub jest ono mniejsze.

Dopuszczalne wartości ciśnienia w obwodach hydraulicznych

W tabeli podano największe wartości dopuszczalnego ciśnienia oddziałującego na rury do instalacji hydraulicznych i pneumatycznych w zależności od rodzaju stali i rodzaju prób – stal 37.4 i stal 52.4.

Obliczenia wykonano wg normy DIN 2413.
