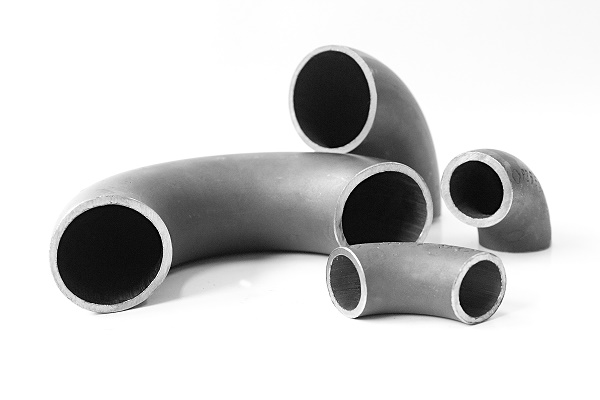

Łuki do przyspawania


Kształtki – łuki produkowane są metodą prasowania przetłocznego. Półwyrobem wejściowym do ich produkcji są rury stalowe bezszwowe walcowane.

Kształtki do przyspawania wchodzą głównie w skład sieci rozprowadzeń w budownictwie, konstrukcjach energetycznych i w przemyśle wydobywczym.

Asystent AI

Potrzebujesz wyceny rur stalowych?

Opisz, czego potrzebujesz — zapytanie przygotujemy razem na czacie.

Albo wypełnij formularz zapytania


Wymiary łuków do przyspawania

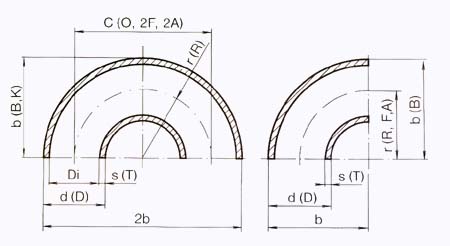

Oznaczanie wymiarów łuków do przyspawania kształtu K (90°) i DK (180°) rodzaj 3

NormaSymbole
DIN 2605DNdsrB2bb
NF A 49 186DNDTrFCB
EN 10 253DNDT(R)FCB
BS 1965NPS(OD)(WT)(R)AOK
ASME B 16.9NPSDAOK

Wymiarowa norma Wymiary (D x t) Tabela wymiarów
EN 10253-2 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
DIN 2 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]

Wymiarowa norma Wymiary (D x t) Tabela wymiarów
EN 10253-2 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów
ASME ASME B16.9 33.4 x 3.38 – 114.3 x 6.02 mm [1.315 x 0.133 – 4.5 x 0.237 in] [1 – 4 NPS] Tabela wymiarów
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
PN ŽP ŽP 42 5760 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów

Wymiarowa norma Wymiary (D x t) Tabela wymiarów
EN 10253-2 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
DIN 2605-1, 2 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów
NF A 49-186 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów
NF A 49-281 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów
PN ŽP ŽP 42 5760 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów

Wymiarowa norma Wymiary (D x t) Tabela wymiarów
EN 10253-2 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów
ASTM ANSI B16.9 33.4 x 3.38 – 114.3 x 6.02 mm [1.315 x 0.133 – 4.5 x 0.237 in] [1 – 4 NPS] Tabela wymiarów
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
BS 1965-1 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów
DIN 2605-1, 2 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów
PN ŽP ŽP 42 5760 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów

Wymiarowa norma Wymiary (D x t) Tabela wymiarów
DIN 2605-1 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]
PN ŽP ŽP 42 5760 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS]

Wymiarowa norma Wymiary (D x t) Tabela wymiarów
EN 10253-1 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
DIN 2605-1, 2 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów
PN ŽP ŽP 42 5760 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów

Wymiarowa norma Wymiary (D x t) Tabela wymiarów
EN 10253-2 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
DIN 2605-1, 2 21.3 x 2.0 – 168.3 x 4.50 mm [15 – 150 DN] [1/2 – 6 NPS] Tabela wymiarów

Stale na łuki z rur do przyspawania

Łuki produkowane są ze stali prezentowanych w tabelach poglądowych i dzielą się w zależności od ich zastosowania.
Łuki spełniają wymagania normy NACE MR 0175.

Norma WTD Gatunek stali (otwórz kartę wyrobu)
EN 10253-2 L415NE
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
DIN 2609 (D) StE 290.7
DIN 2609 (E) StE 360.7

Norma WTD Gatunek stali (otwórz kartę wyrobu)
EN 10253-2 P215
EN 10253-2 P265NL
ASME A420/A 960 WPL 6
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
PN ŽP ŽP-05-04 11419
PN ŽP ŽP-05-04 11503
PN ŽP ŽP-05-04 11369

Norma WTD Gatunek stali (otwórz kartę wyrobu)
EN 10253-2 P235TR2
EN 10253-2 P265TR2
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
DIN 2609 (C) St 52.0
DIN 2609 (B) St 44.0
DIN 2609 (A) St 37.0
NF A 49-281 AE 250
NF A 49-281 AE 220
NF A 49-281 AE 275
NF A 49-186 AE 220A
PN ŽP ŽP-05-04 11353

Norma WTD Gatunek stali (otwórz kartę wyrobu)
EN 10253-2 P265G
EN 10253-2 P235
EN 10253-2 16Mo3
ASTM A234/A 960 WPC
ASTM A234/A 960 WPB
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
BS 1965-1 360
DIN 2609 (H) 15Mo3
DIN 2609 (F,G) St 35.8
PN ŽP ŽP-05-05 12022
PN ŽP ŽP-05-05 15020
PN ŽP ŽP-05-05 12021

Norma WTD Gatunek stali (otwórz kartę wyrobu)
DIN 2609 (A) St 37.0
PN ŽP ŽP-05-04 11353

Norma WTD Gatunek stali (otwórz kartę wyrobu)
EN 10253-1 S265
EN 10253-1 S235
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
DIN 2609 (C) St 52.0
DIN 2609 (B) St 44.0
DIN 2609 (A) St 37.0
PN ŽP ŽP-05-04 11353

Norma WTD Gatunek stali (otwórz kartę wyrobu)
EN 10253-2 P355NL1
EN 10253-2 P355NH
EN 10253-2 P355N
Normy już nieobowiązujące Nadal mogą być sporadycznie używane
DIN 2609(S) TStE 355
DIN 2609(T) TStE 285
DIN 2609(R) WStE 355

Wartości tolerancji wymiarów łuków do przyspawania

Dokładne wartości podano w stosownych normach.

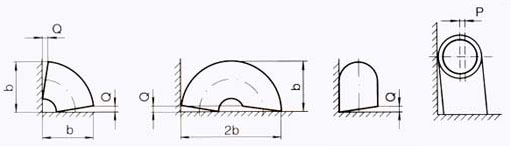

Orientacyjne dane poglądowe umieszczono w tabeli z tolerancjami.

Próby łuków do przyspawania

Rury wejściowe i łuki finalne poddawane są próbom zgodnie z wymaganiami stosownych norm.

Zakończenia łuków

Łuk dostarczane są z gładkimi, prostopadle ściętymi zakończeniami.

Po uzgodnieniu zakończenia łuków można przystosować do spawania według norm:
• STN, ČSN 13 1075
• ASME (ANSI) B16.9
• DIN 2559
• EN 10 253

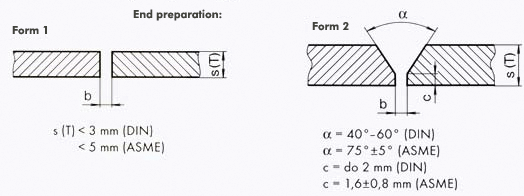

Zakończenia łuków

Asystent AI

Potrzebujesz wyceny rur stalowych?

Opisz, czego potrzebujesz — zapytanie przygotujemy razem na czacie.

Albo wypełnij formularz zapytania

Pakowanie łuków do przyspawania

Łuki są pakowane:
(a) w pudła kartonowe układane na paletach drewnianych albo
(b) dostarczane są na paletach metalowych.

Pakowanie w pudła kartonowe

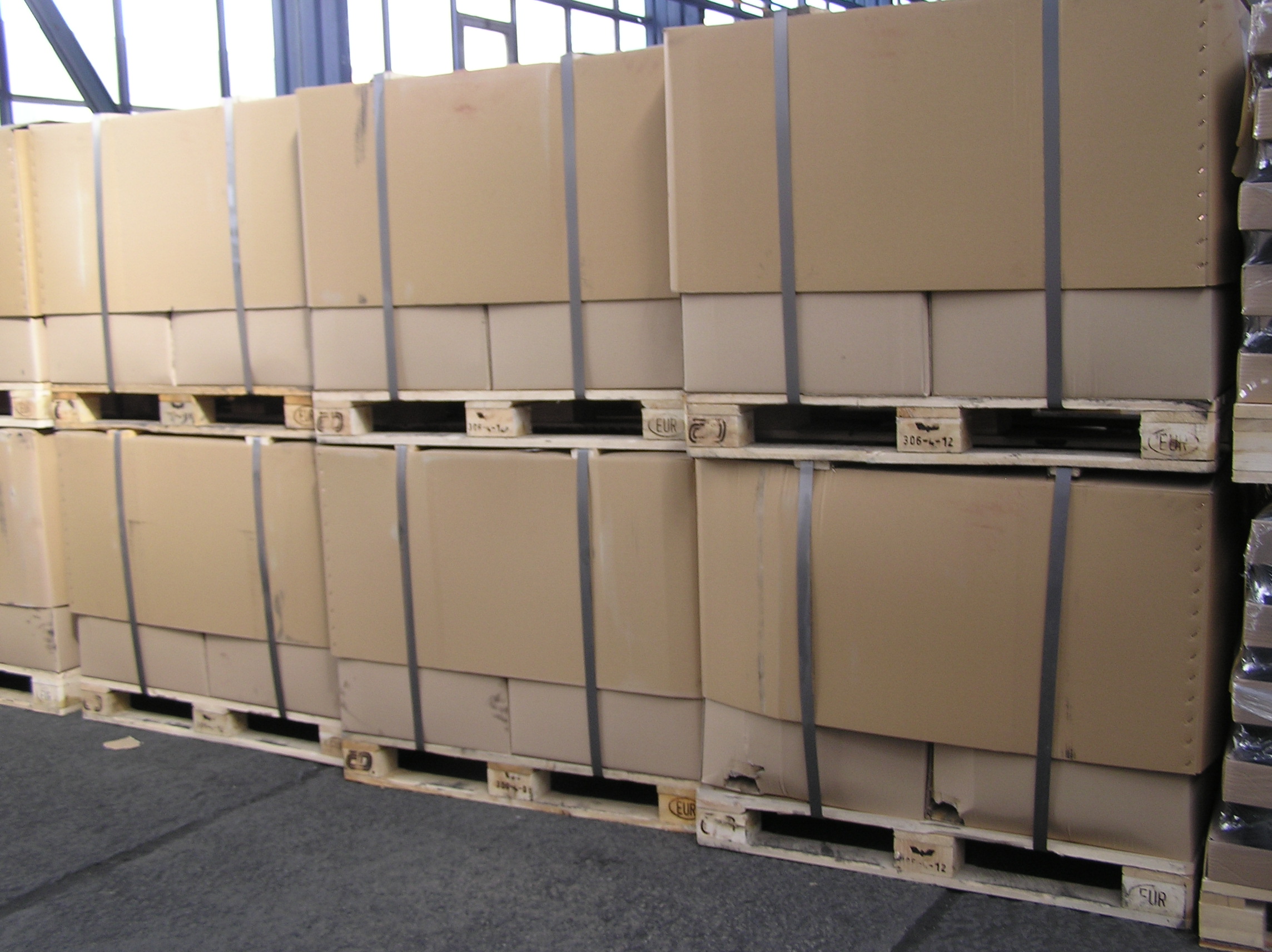

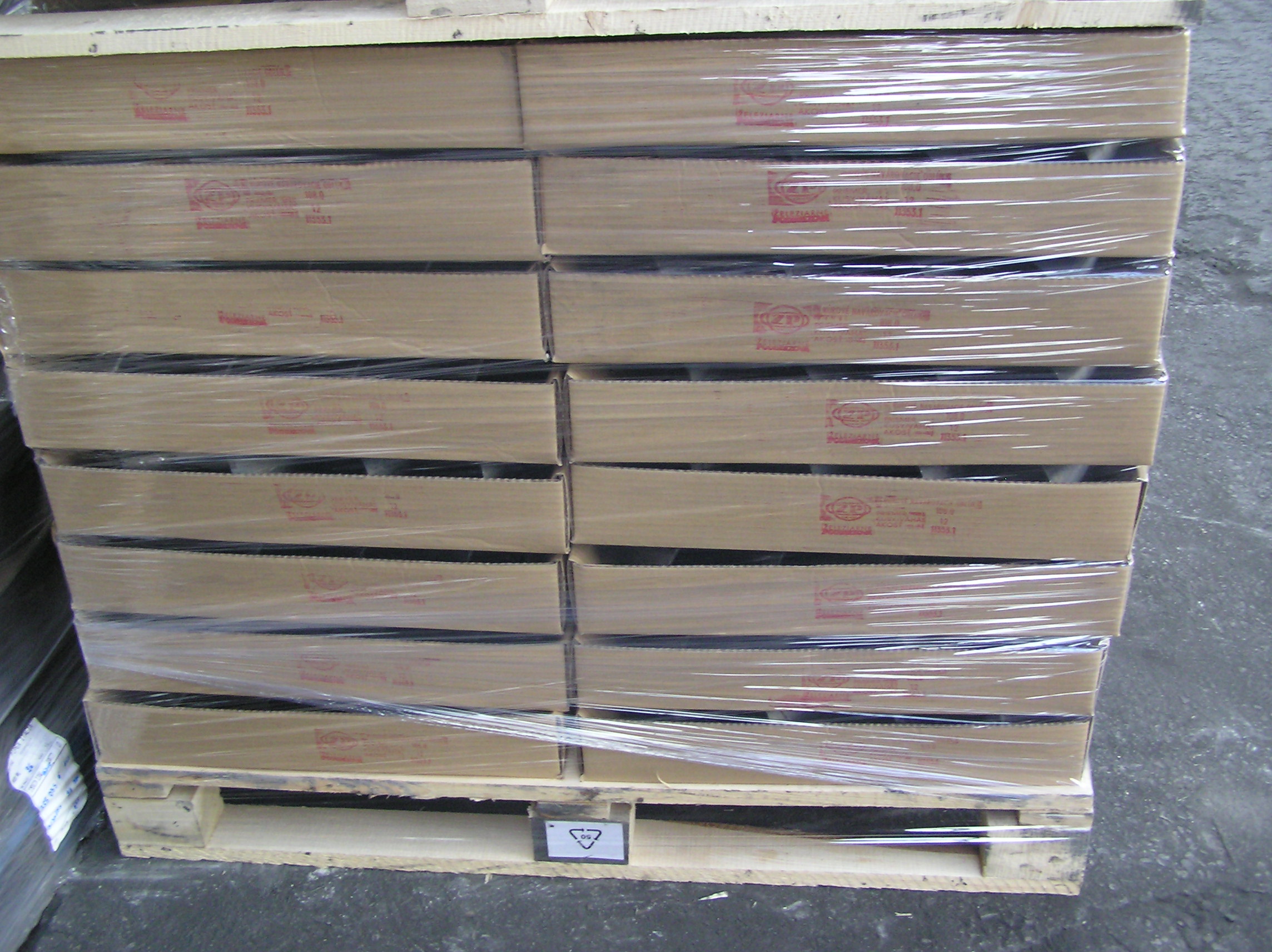

Pakowanie w pudła kartonowe
Pakowanie na paletach

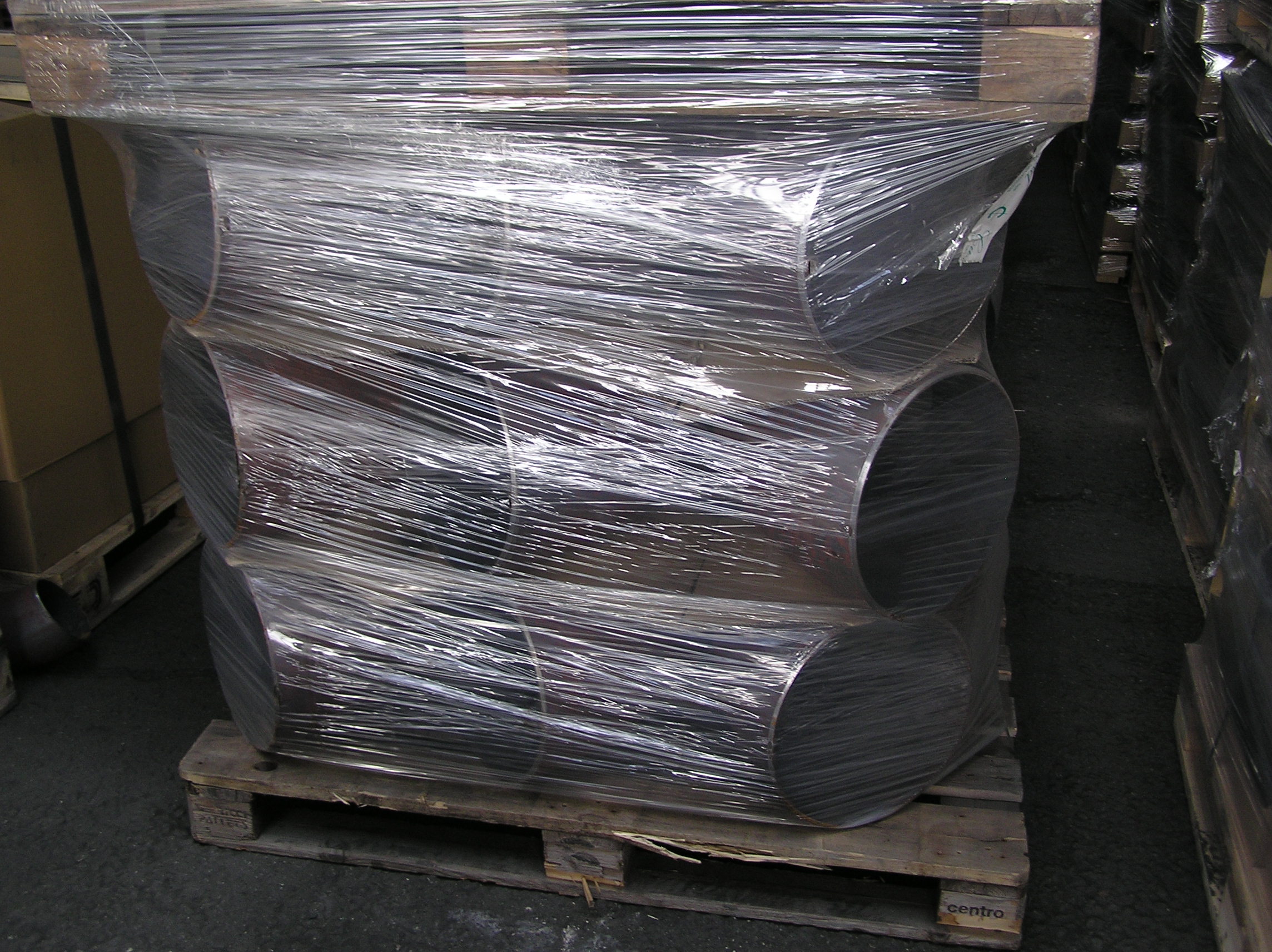

Pakowanie na paletach
Pakowanie na paletach metalowych

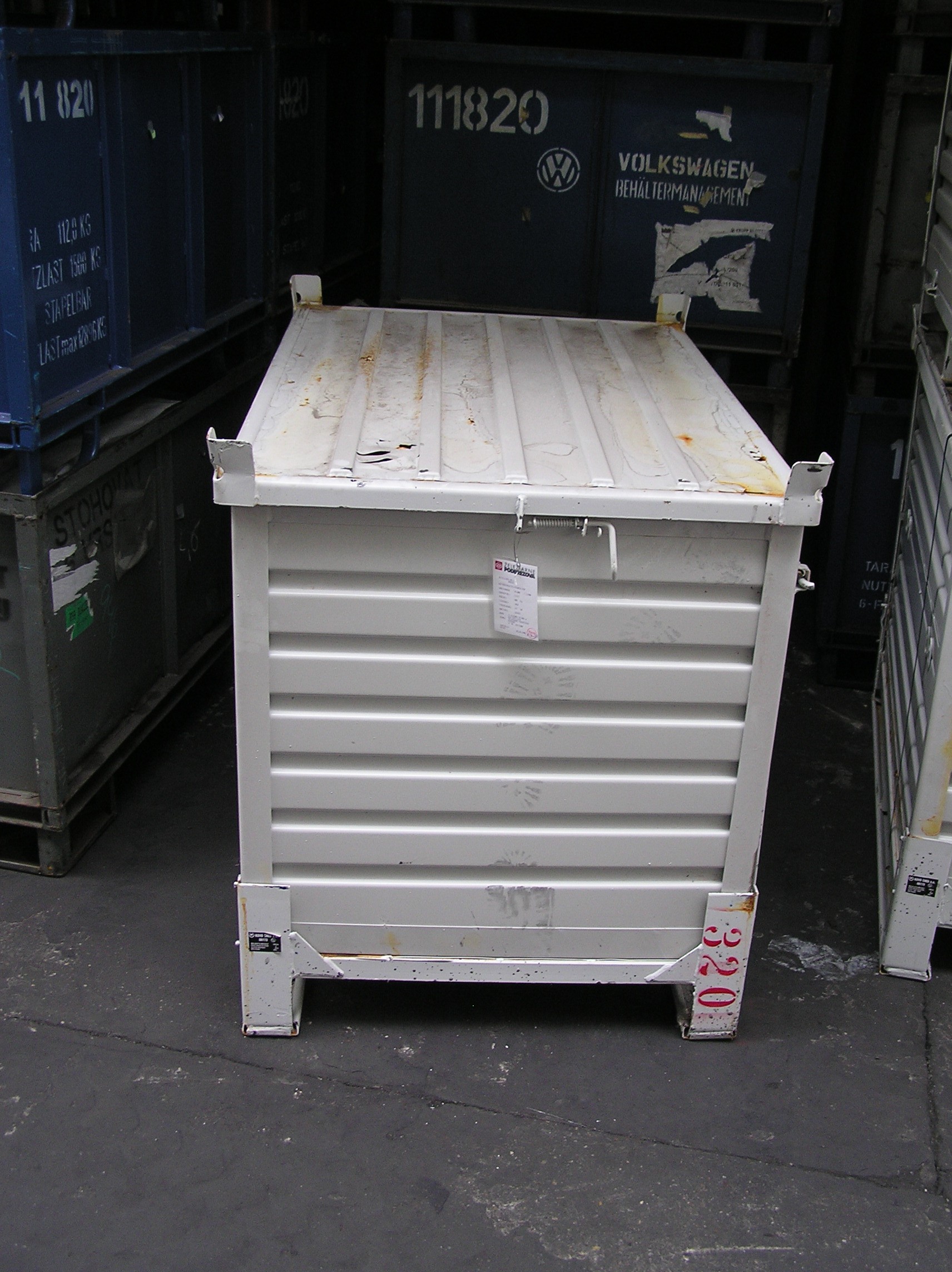

Pakowanie na paletach metalowych
Pakowanie w pudło kartonowe
Pakowanie w pudło kartonowe

Oznakowanie łuków do przyspawania

Łuki dostarczane są z następującymi oznaczeniami:

(a) bez oznaczenia,
(b) z oznaczeniem rodzaju stali wg kolorystyki zgodnie ze stosowną normą,
(c) wybicie danych zgodnie z normą albo wymaganiami klienta z uwzględnieniem wielkości miejsca na powierzchni łuku.

Oznakowanie poprzez wybicie danych - Łuki
Oznakowanie poprzez wybicie danych – Łuki
Oznakowanie poprzez wybicie danych - Kształtki

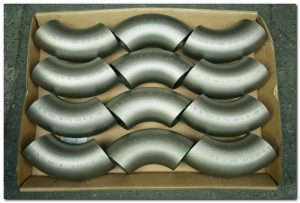

Oznakowanie poprzez wybicie danych – Kształtki

Łuki do przyspawania dostarczane są z atestami wg norm:

STN/ČSN 42 0165, 42 0250, 42 0251
ASTM A234/A234, A420/A420M
DIN 50049
EN 10 204


Łuki dostarczane są w stanie:
(a) niezakonserwowanej powierzchni albo
(b) powierzchni obrobionej piaskowaniem.

Po uzgodnieniu można zastosować ochronę tymczasową poprzez pokrycie warstwą oleju.


Łuki wyprodukowane formowaniem na gorąco dostarczane są bez obróbki cieplnej; wyżarzanie normalizujące uwzględniono w formowaniu normalizującym.

Po uzgodnieniu powierzchnię zewnętrzną można poddać piaskowaniu.
