Rury dzielone i zgięte


Rury stalowe bezszwowe można dostarczać jako rury dzielone lub rury gięte. Przetwarzane są z reguły rury precyzyjne ciągnione na zimno. Na żądanie można też dostarczać w formie półwyrobów z rur walcowanych na gorąco.y.

Rury dzielone przeznaczone są w szczególności dla producentów komponentów samochodowych. Istnieje możliwość dostaw „just in time” oraz stworzenie rezerw zabezpieczających.

Rury dzielone i zgięte

Urządzenia i metody produkcji

MetodaPiłowaniePiłowanieCięcie ręczneCięcie maszynowe
ZakresMetoda 1Metoda 2Metoda 3Metoda 4
Średnica zewnętrzna12 – 102 mm10 – 81mm15 – 152 mm20 – 90 mm
Grubość ściany1 – 3 mm0,5 – 6 mmmax. 7 % D0,7 – 12 mm
Długości rur25 – 4500 mm15 – 340 mm25 – 780 mm150 – 2000 mm
Tolerancje długości± 0,25 mm± 0,025 mm± 0,25 mm± 0,11 – ± 0,19 mm
Stabilność procesu produkcyjnegoCpK > 1,67CpK > 1,67
Końce rurSzczotkowanie końców
dla
L = 100 – 4500 mm		Obcinanie
końców rur		Obcinanie
końców rur		Obcinanie
końców rur
D = 10 – 81 mm
L = 15 – 340 mm
5° – 85°
(min. d = 12 mm)		D = 15 – 70 mm
L = 30 – 690 mm		D = 20 – 90 mm
L = 150 – 2000 mm
5° – 85°
(min. d = 18 mm)
Ochrona powierzchniMycie i szczotkowanie dla
L = 100 – 3000 mm		Bez ochrony lub pokryte olejemBez ochrony lub pokryte olejemBez ochrony lub pokryte olejem

Pakowanie rur dzielonych

Półwyroby dostarczane są z uwzględnieniem ich wymiarów i po uzgodnieniu z odbiorcą jako zapakowane w kręgi ułożone na paletach metalowych, na paletach skrzyniowych składanych lub zapakowane w pudła kartonowe ułożone na paletach drewnianych.

Rury są wiązane taśmą stalową
Rury są wiązane taśmą stalową
Rury związane taśmą stalową i zapakowane w folię
Rury związane taśmą stalową i zapakowane w folię

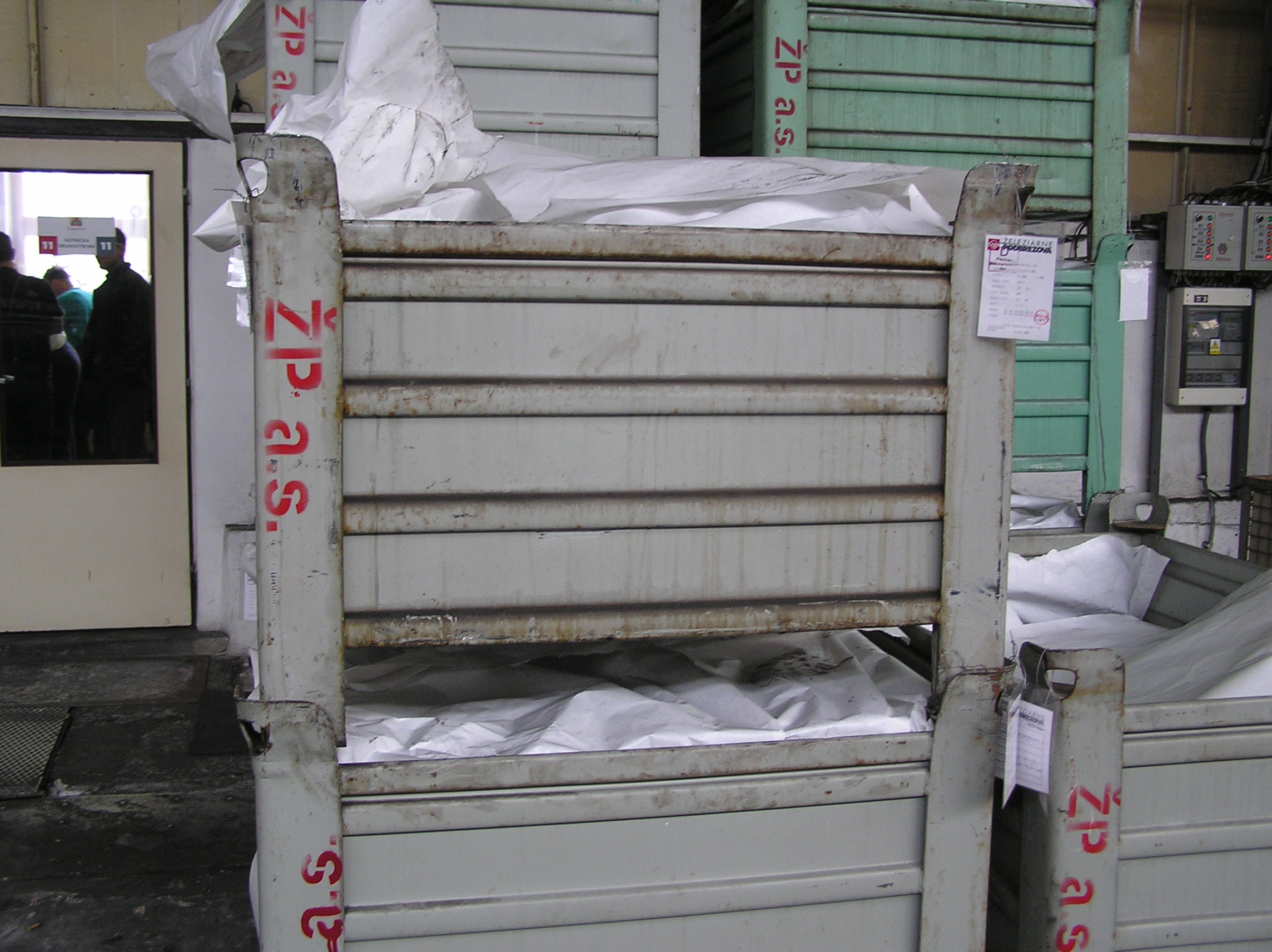

Pakowanie na palety metalowe
Pakowanie na palety metalowe
Pakowanie do pojemników metalowych
Pakowanie do pojemników metalowych
Pakowanie w pudła papierowe
Pakowanie w pudła papierowe

Możliwości przetwarzania rur bezszwowych precyzyjnych

Dzielenie na dokładne odcinki poprzez:
• piłowanie
• cięcie ręczne
• cięcie maszynowe

Usuwanie krawędzi zakończeń rur
Gięcie rur

Atesty rur dzielonych

Wg norm DIN 50049 – EN 10204:

2.2 albo 3.1.B.

Gięcie rur

Kąt zgięcia Rm

20 253240506080100125160200250
D=10t≥1
D=12t≥1
D=14t≥1
D=15t≥1
D=16t≥1
D=18t≥1
D=20t≥1
D=22t≥1t=D/20,
D=24t≥1Ri=2D
D=25t≥1t=D/30,
D=28t≥1Ri=3D
D=30t≥1,5t=D/50,
D=32t≥1,5Ri=4,5D
D=35t≥1,5
D=38t≥1,5
D=40t≥1,5
D=42t≥1,5
Rury dzielone - gięcie

Rury są gięte na giętarce CNC umożliwiającej gięcie w trzech płaszczyznach bez deformacji rury w miejscu gięcia (patrz tabela).


Parametry zgięć:

  • Wymiar maksymalny rury giętej – 42 x 2,5 mm
  • Promień zgięcia – 12 – 260 mm
  • Maksymalny kąt zgięcia: 187°
  • Wartość tolerancji kąta zgięcia: 0,1°
  • Długość rury do ostatniego zginania – max 3000 mm
  • Tolerancja długości – 0,1 mm

Metody produkcji rur dzielonych

Podzielone rury - krawędzie
Rury dzielone - produkcja
